Протокол поддержки маршрутной таблицы (RTMP)


Протокол, который организует и поддерживает маршрутные таблицы AppleTalk, называется Протоколом поддержки маршрутной таблицы (RTMP). Маршрутные таблицы RTMP содержат данные о каждой сети, до которой может дойти дейтаграмма. В эти данные входит порт роутера, который ведет к сети пункта назначения, ID узла следующего роутера, который принимает данный пакет, расстояние до сети назначения, выраженное числом пересылок, и текущее состояние этих данных (хорошее, подозрительное или плохое). Периодический обмен маршрутными таблицами позволяет роутерам объединенных сетей гарантировать обеспечение непротиворечивой текущей информацией. На Рис. 4.4 представлен образец таблицы RTMP и соответствующая архитектура сети.

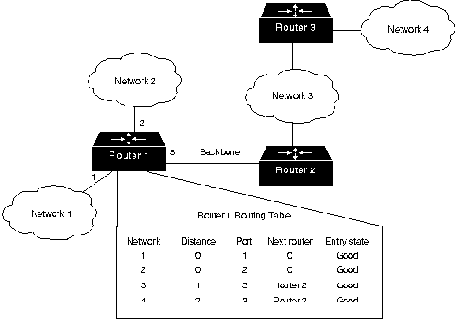

Рис. 4.4.  Sample AppleTalk Routing Table

Протокол привязки по именам AppleTalk (Name Binding Protocol - NBP) устанавливает связь имен AppleTalk (которые выражаются как объекты, видимые для сети - network-visible entities, или NVE) с адресами. NVE является адресуемой сетью AppleTalk услугой, такой как гнездо. NVE ассоциируются с более, чем одним именем объектов и перечнем атрибутов. Имена объектов представляют собой последовательность символов, например такую: printer@net1, в то время как перечень атрибутов определяет характеристики NVE.

Связь между NVE с присвоенными именами и сетевыми адресами устанавливается через процесс привязки имени. Привязка имени может быть произведена в момент запуска узла или динамично, непосредственно перед первым использованием. NBP управляет процессом привязки имени, в который входят регистрация имени, подтверждение имени, стирание имени и поиск имени.

Зоны позволяют проводить поиск имени в группе логически связанных узлов. Чтобы произвести поиск имен в пределах какой-нибудь зоны, отправляется запрос о поиске в местный роутер, который рассылает широковещательный запрос во все сети, которые имеют узлы, принадлежащие заданной зоне. Протокол информации зоны (Zone Information Protocol - ZIP) координирует эти действия.

ZIP поддерживает соответствие номер сети/номер зоны в информационных таблицах зоны (zone information tables-ZIT). ZIT хранятся в роутерах, которые являются основными пользователями ZIP, однако конечные узлы используют ZIP в процессе запуска для выбора своих зон и получения межсетевой информации о зонах. ZIP использует маршрутные таблицы RTMP для отслеживания изменений в топологии сети. Если ZIP находит данные о маршрутной таблице, которох нет в данной ZIT, она образует запись данных о новой ZIT. На Табл. 4.1 представлен образец ZIT.

Таблица 4.1. Sample AppleTalk ZIT

Network NumberZone
1My
2Your
3Marketing
4Documentation
5-5Sales
