Формат длока данных маршрутизации DECnet Phase IV


Протокол маршрутизации DECnet Phase IV имеет несколько отличий от IS-IS. Одно из них-это разница в заголовках протоколов. Заголовок слоя маршрутизации DNA Phase IV приведен на Рис. 4.6; форматы пакетов IS-IS даны в Главе 5.

DNA Phase IV Routing Layer Header

Рис. 4.6.  DNA Phase IV Routing Layer Header

Первое поле в заголовке маршрутизации DNA Phase IV-это поле флагов маршрутизации (routing flags), которое состоит из:

  • return-to-sender

    бит возврата получателю, если он задан, то указывает, что данный пакет возвращается в источник.

  • return-to-sender request

    бит запроса о возврате получателю, если он задан, то указывает на то, что запрашиваемые пакеты должны быть возвращены в источник, если они не могут быть доставлены в пункт назначения.

  • intraLAN

    бит intraLAN, который устанавливается по умолчанию. Если роутер обнаружит, что две сообщающиеся конечные системы не принадлежат одной и той же подсети, он исключает этот бит.

  • другие биты, которые обозначают формат заголовка, указывают, применялась ли набивка, и выполняют другие функции.

За полем флагов маршрутизации идут поля узла пункта назначения (destination node) и узла источника (source node), которые обозначают сетевые адреса узлов пункта назначения и узла источника.

Последнее поле в заголовке маршрутизации DNA Phase IV-поле траверсированных узлов (nodes traversed), которое показывает число узлов, которые пересек пакет на пути к пункту назначения. Это поле обеспечивает реализацию подсчета максимального числа пересылок для того, чтобы можно было удалить из сети вышедшие из употребления пакеты.

DECnet различает два типа узлов: конечные узлы и узлы маршрутизации. Как конечные узлы, так и узлы маршрутизации могут отправлять и принимать информацию, но обеспечивать услуги маршрутизации для других узлов DECnet могут только узлы маршрутизации.

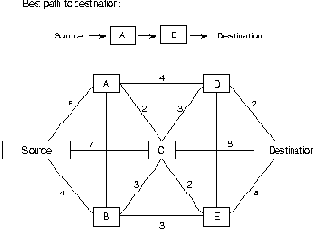

Маршрутные решения DECnet базируются на затратах (cost)-арбитражном показателе, назначаемом администратором сети для использования при сравнении различных путей через среду объединенной сети. Затраты обычно базируются на числе пересылок, ширине полосы носителя и других показателях. Чем меньше затраты, тем лучше данный тракт. Если в сети имеют место неисправности, то протокол маршрутизации DECnet Phase IV использует значения затрат для повторного вычисления наилучшего мааршрута к каждому пункту назначения. Рис. 4.7 иллюстрирует расчет затрат в среде маршрутизации DECnet Phase IV.

DECnet Phase IV Routing Protocol Cost Calculation

Рис. 4.7.  DECnet Phase IV Routing Protocol Cost Calculation
