Основы построения объединенных сетей по технологиям CISCO





Адресация


Как и у других протоколов сетевого уровня, схема адресации IP является интегральной по отношению к процессу маршрутизации дейтаграмм IP через объединенную сеть. Длина адреса IP составляет 32 бита, разделенных на две или три части. Первая часть обозначает адрес сети, вторая (если она имеется) - адрес подсети, и третья - адрес главной вычислительной машины. Адреса подсети присутствуют только в том случае, если администратор сети принял решение о разделении сети на подсети. Длина полей адреса сети, подсети и главной вычислительной машины являются переменными величинами.

Адресация IP обеспечивает пять различных классов сети. Самые крайние левые биты обозначают класс сети.

  • Class A

    Сети класса А предназначены главным образом для использования с несколькими очень крупными сетями, т.к. они обеспечивают всего 7 битов для поля адреса сети.

  • Class B

    Сети класса В выделяют 14 битов для поля адреса сети и 16 битов для поля адреса главной вычислительной машины. Этот класс адреса обеспечивает хороший компромисс между адресным пространством сети и главной вычислительной машины.

  • Class C

    Сети класса С выделяют 22 бита для поля адреса сети. Однако сети класса С обеспечивают только 8 битов для поля адреса главной вычислительной машины, поэтому число главных вычислительных машин, приходящихся на сеть, может стать ограничивающим фактором.

  • Class D

    Адреса класса D резервируются для групп с многопунктовой адресацией (в соответствии с официальным документом RFC 1112). В адресах класса D четыре бита наивысшего порядка устанавливаются на значения 1,1,1 и 0.

  • Class E

    Адреса класса Е также определены IP, но зарезервированы для использования в будущем. В адресах класса Е все четыре бита наивысшего порядка устанавливаются на 1.

Адреса IP записываются в формате десятичного числа с проставленными точками, например, 34.0.0.1. На рис. 4.12 представлены форматы адресов для сетей IP классов А, В и С.

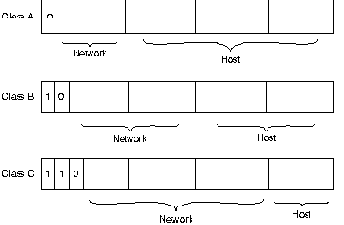

Class A, B and C Address Formats

Рис. 4.12.  Class A, B and C Address Formats

Сети IP могут также быть разделены на более мелкие единицы, называемые подсетями (subnets). Подсети обеспечивают дополнительную гибкость для администратора сети. Например, предположим, что какой-то сети назначен адрес класса В , и что все узлы в сети в данный момент соответствуют формату адреса класса В. Далее предположим, что представлением адреса этой сети в виде десятичного числа с точками является 128.10.0.0. (наличие одних нулей в поле адреса главной вычислительной машины обозначает всю сеть). Вместо того, чтобы изменять все адреса на какой-то другой базовый сетевой номер, администратор может подразделить сеть, воспользовавшись организацией подсетей. Это выполняется путем заимствования битов из части адреса, принадлежащей главной вычислительной машине, и их использования в качестве поля адреса подсети, как показано на Рис. 4.13.

Subnet Address

Рис. 4.13.  Subnet Address

Если администратор сети решил использовать восемь битов для организации подсети, то третья восьмерка адреса IP класса В обеспечивает номер этой подсети. В нашем примере адрес 128.10.0. относится к сети 128.10, подсети 1; адрес 128.10.2.0. относится к сети 128.10, подсети 2, и т.д.

Число битов, занимаемых для адреса подсети, является переменной величиной. Для задания числа используемых битов IP обеспечивает маску подсети. Маски подсети используют тот же формат и технику представления адреса, что и адреса IP. Маски подсети содержат единицы во всех битах, кроме тех, которые определяют поле главной вычислительной машины. Например, маска подсети, которая назначает 8 битов организации подсети для адреса 34.0.0.0. класса А, представляет собой выражение 255.255.0.0. Маска подсети, которая определяет 16 битов организации подсети для адреса 34.0.0.0. класса А, представляется выражением 255.255.255.0. Обе эти маски изображены на Рис. 4.14.

Sample Subnet Address

Рис. 4.14.  Sample Subnet Address

Для некоторых носителей (таких как локальные сети IEEE 802), адреса носителя и адреса IP определяются динамически путем использования двух других составляющих комплекта протоколов Internet: Address Resolution Protocol (ARP) (Протокол разрешения адреса) и Reverse Address Resolution Protocol (RARP) (Протокол разрешения обратного адреса). ARP использует широковещательные сообщения для определения аппаратного адреса (уровень МАС), соответствующего конкретному межсетевому адресу. ARP обладает достаточной степенью универсальности, чтобы позволить использование IP с практически любым типом механизма, лежащего в основе доступа к носителю. RARP использует широковещательные сообщения для определения адреса объединенной сети, связанного с конкретным аппаратным адресом. RARP особенно важен для узлов, не имеющих диска, которые могут не знать своего межсетевого адреса, когда они выполняют начальную загрузку.
