Уровень 2

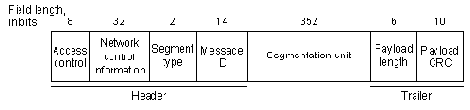

PDU уровня 3 сегментируются на PDU уровня 2 с одинаковым размером (53-восьмибитовых байта), которые часто называют "слотами" (slots) или "секциями" (cells). Формат PDU уровня 2 SIP представлен на Рис. 3.17.

SIP Level 2 PDU

Рис. 3.17.  SIP Level 2 PDU

Поле "управления доступом" (access control) PDU уровня 2 SIP содержит различные значения, зависящие от направления информационного потока. Если слот отправлен из переключателя в CPE, то важным является только указание о том, содержит или нет данное PDU информацию. Если слот отправлен из СРЕ в переключатель, и при этом конфигурация представляет собой конфигурацию с несколькими СРЕ, то это поле может также содержать биты запроса, которые обозначают запросы шины для этих слотов, соединяющей переключатель и СРЕ. Дальнейшие подробности об использовании этих битов запроса для реализации управления распределенным доступом к среде с организацией очереди могут быть получены из стандарта IEEE 802.6.

Поле "информации управления сетью" (network control information) может содержать только два возможных значения. Одна из двух конкретных структур битов включается в том случае, если PDU содержит информацию; другая используется , когда она отсутствует.

Поле "типа сегмента" (segment type) указывает, является ли данная PDU уровня 2 начальным, последним или каким-нибудь слотом из середины PDU уровня 3. Значения типов сегмента представлены в Табл. 3.1.

Таблица 3.1. Segment Type Values

ValueMeaning
00Continuation of message (COM)
01End of message (EOM)
10Begining of message (BOM)
11Single segment message (SOM)

Поле "идентификатора (ID) сообщения" (message ID) обеспечивает связь PDU уровня 2 с каким-либо PDU уровня 3. ID сообщения одинаково для всех сегментов данного PDU уровня 3. Для доступа DQDB с множеством СРЕ, PDU, выходящие из разных СРЕ, должны иметь разные ID сообщения. Это позволяет сети SMDS, принимающей чередующиеся слоты от различных PDU уровня 3, ассоциировать каждый PDU уровня 2 с соответствующим PDU уровня 3. Следующие друг за другом PDU уровня 3 из одного и того же СРЕ могут иметь идентичные ID сообщения. Это не вносит никакой неопределенности, т.к. любой отдельный СРЕ должен отправить все PDU уровня 2, входящие в какой- либо PDU уровня 3, прежде чем он приступит к отправке PDU уровня 2, принадлежащих к другому PDU уровня 3.

Поле "единицы сегментации" (segmentation unit) является информационной частью PDU. В том случае, когда PDU уровня 2 незаполнена, это поле заполняется нулями.

Поле "длины полезной нагрузки" (payload length) указывает, какое число байтов PDU уровня 3 фактически содержится в поле единицы сегментации. Если данная PDU уровня 2 незаполнена, то это поле также заполняется нулями.

И наконец, поле "CRC полезной нагрузки" (payload CRC) содержит 10-битовое значение "проверки при помощи циклического избыточного кода" (cyclic redundancy check (CRC)), используемое для обнаружения неисправностей в полях типа сегмента, ID сообщений, единицы сегментации, длины полезной нагрузки и CRC полезной нагрузки. Данная проверка CRC не охватывает поля информации управления доступом или управления сетью.
