Основы построения объединенных сетей по технологиям CISCO


Уровень 1


Форматы блока данных физическoго уровня (Уровень 1) ISDN различаются в зависимости от того, является блок данных отправляемым за пределы терминала (из терминала в сеть) или входящим в пределы терминала (из сети в терминал). Оба вида блока данных физического уровня показаны на Рис. 2.17 "Форматы блоков данных физического уровня ISDN". Длина блоков данных равна 48 битам, из которых 36 бит представляют информацию. Биты F обеспечивают синхронизацию. Биты L регулируют среднее значение бита. Биты Е используются для решения конфликтной ситуации, когда несколько терминалов на какой-нибудь пассивной шине претендуют на один канал. Бит А активирует усройства. Биты S ещe не получили назначения. Биты В1, В2 и D предназначены для данных пользователя.

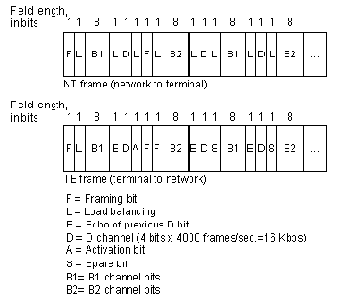

ISDN Physical-Layer Frame Formats

Рис. 2.17.  ISDN Physical-Layer Frame Formats

Физически к одной цепи может быть подключено множество устройств пользователей ISDN. Для такой конфигурации столкновения могут быть результатом одновременной передачи двух терминалов. Поэтому ISDN предусматривает средства для определения конфликтов в канале связи. При получении устройством NT бита D из ТЕ оно отражает этот бит эхо-сигналом обратно в соседнюю позицию Е-бита. ТЕ ожидает, что соседний Е бит должен быть тем же самым, что и бит D, который он передал в последней передаче.

Терминалы не могут передавать в D-канал до тех пор, пока они не распознают специфичное число единиц (указывающих на "отсутствие сигнала"), соответствующее заранее установленному приоритету. Если устройство ТЕ обнаруживает какой-либо бит в канале с эхо-сигналом (Е), отличающимся от его битов D, oнo должно немедленно прекратить передачу. Этот простой прием является гарантией того, что одновременно только один терминал может передавать свои D-сообщения. После успешной передачи D-сообщения приоритет этого терминала становится более низким, что обеспечивается путем предъявления ему требования до передачи детектировать большее число последовательных единиц. Приоретет у терминалов может не повыситься до тех пор, пока все другие устройства на этой линии не получат возможность отправить D-сообщение. Телефонные связи имеют более высокий приоритет, чем все другие службы, а информация обмена сигналами имеет более высокий приоритет, чем несигнализирующая информация.
