Компоненты ISDN


В число компонентов ISDN входят терминалы, терминальные адаптеры (ТА), устройства завершения работы сети, оборудование завершения работы линии и оборудование завершения коммутации. Имеется два типа терминалов ISDN. Специализированные терминалы ISDN называются "терминальным оборудованием типа 1" (terminal equipment type 1) (TE1). Терминалы, разрабатывавшиеся не для ISDN, такие, как DTE, которые появились раньше стандартов ISDN, называются "терминальным оборудованием типа 2" (terminal equipment type 2) (TE2). Терминалы ТЕ1 подключают к сети ISDN через цифровую линию связи из четырех скрученных пар проводов. Терминалы ТЕ2 подключают к сети ISDN через терминальный адаптер. Teрминальный адаптер (ТА) ISDN может быть либо автономным устройством, либо платой внутри ТЕ2. Если ТЕ2 реализован как автономное устройство, то он подключает к ТА через стандартный интерфейс физического уровня (например, EIA232, V.24 или V.35).

Следующей точкой соединения в сети ISDN, расположенной за пределами устройств ТЕ1 и ТЕ2, является NT1 или NT2. Это устройства завершения работы сети, которые подключают четырехпроводной абонентский монтаж к традиционному контуру двухпроводной локальной сети. В Северной Америке NT1 является устройством "оборудования посылок заказчика" (customer premises equipment) (CPE). В большинстве других частей света NT1 является частью сети, обеспечиваемой коммерческими сетями связи. NT2 является более сложным устройством, которое обычно применяется в "частных цифровых телефонных станциях с выходом в общую сеть" (PBX), и выполняет функции протоколов Уровней 2 и 3 и услуги по концентрации данных. Существует также устройство NT1/2; это отдельное устройство, которое сочетает функции NT1 и NT2.

В ISDN задано определенное число контрольных точек. Эти контрольные точки определяют логические интерфейсы между функциональными группировками, такими, как ТА и NТ1. Контрольными точками ISDN являются точки "R" (контрольная точка между неспециализированным оборудованием ISDN и ТА), "S" (контрольная точка между терминалами пользователя и NT2), "Т" (контрольная точка между устройствами NT1 и NT2) и "U" (контрольная точка между устройствами NT1 и оборудованием завершения работы линии в коммерческих сетях связи). Контрольная точка "U" имеет отношение только к Северной Америке, где функция NT1 не обеспечивается коммерческими сетями связи.

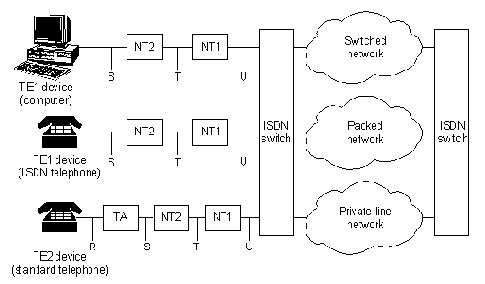

На Рис. 2.16 показан "Образец конфигурации ISDN". Нa рисунке изображены три устройства, подключенные к коммутатору ISDN , находящемуся на центральной станции. Два из этих устройства совместимы с ISDN, поэтому их можно подключить к устройствам NT2 через контрольную точку "S". Третье устройство (стандартный, не специализированный для ISDN тeлефон) подключается к ТА через контрольную точку "R". Любое из этих устройств может быть также подключено к устройству NT1/2, которое заменяет оба устройства - NТ1 и NT2. Аналогичные станции пользователей (не показанные на рисунке) подключены к самому правому переключателю ISDN.

Sample ISDN Configuration

Рис. 2.16.  Sample ISDN Configuration
