Формат блока данных

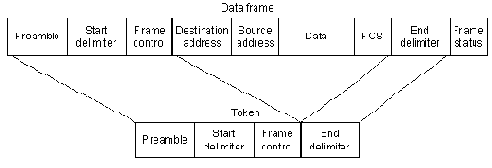

Форматы блока данных FDDI (представлены на Рис. 2.12) аналогичны форматам Token Ring.

FDDI Frame Format

Рис. 2.12.  FDDI Frame Format

  • preamble

    Заголовок подготавливает каждую станцию для приема прибывающего блока данных.

  • start delimiter

    Ограничитель начала указывает на начало блока данных. Он содержит сигнальные структуры, которые отличают его от остальной части блока данных.

  • frame control

    Поле управления блоком данных указывает на размер адресных полей, на вид данных, содержащихся в блоке (синхронная или асинхронная информация), и на другую управляющую информацию.

  • destination address

    Также, как у Ethernet и Token Ring, размер адресов равен 6 байтам. Поле адреса назначения может содержать односоставный (единственный), многосоставный (групповой) или широковещательный (все станции) адрес, в то время как адрес источника идентифицирует только одну станцию, отправившую блок данных.

  • data

    Информационное поле содержит либо информацию, предназначенную для протокола высшего уровня, либо управляющую информацию.

  • frame check sequence

    Также, как у Token Ring и Ethernet, поле проверочной последовательности блока данных (FCS) заполняется величиной "проверки избыточности цикла" (CRC), зависящей от содержания блока данных, которую вычисляет станция-источник. Станция пункта назначения пересчитывает эту величину, чтобы определить наличие возможного повреждения блока данных при транзите. Если повреждение имеется, то блок данных отбрасывается.

  • end delimiter

    Ограничитель конца содержит неинформационные символы, которые означают конец блока данных.

  • frame status

    Поле состояния блока данных позволяет станции источника определять, не появилась ли ошибка, и был ли блок данных признан и скопирован принимающей станцией.
